Neubau Hahn Gruppe Göppingen Audi Terminal

Audi Hahn Göppingen Aussenansicht







Bauzeit von August 2012 bis September 2014

Umbauter Raum
ca. 27.000 m³ (Ausstellung, Büros, Werkstatt, Technik, Lager, Sozialräume)
ca. 10.000 m³ (Tiefgarage)





Gewerke

Heizung

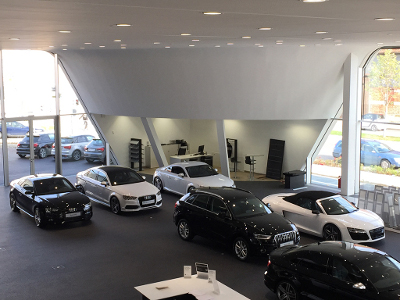

Wärmepumpenanlage zur Grundlastdeckung über einen SolarEis-Speicher Audi Hahn Göppingen Ausstellungsraum
Erdgas-Brennwertkessel zur Spitzenlastabdeckung
Eisspeicher mit 382.000 ltr. Behältervolumen
Wärmeübergabe über Zortström–Technologie
Fussbodenheizung
Industrieflächenheizung
Deckenstrahlplatten
heizseitige Einbindung der zentralen Lüftungsanlage



Lüftung
Lüftungsgerät mit Kompressionskältemaschine und Wärmerückgewinnung
Lüftungsgerät mit Kühlregister und Wärmerückgewinnung
CO gesteuerte Tiefgaragen Zu- und Abluftanlage

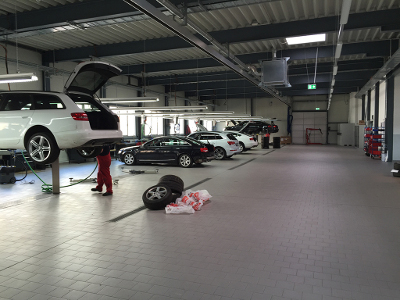

Luftverteilung über Boden-, Decken- und WandauslässeAudi Hahn Göppingen Werkstatt



Sanitär
Gebäudeentwässerung gemäß DIN EN 12056 u. DIN 1986-100
Grundstücks- bzw. Freiflächenentwässerung
Koaleszenzabscheider nach DIN EN 858
Trinkwasseranlagen
Warmwasserbereitung über dezentrale elektronische Elektro-Durchlauferhitzer
Einrichtungsgegenstände

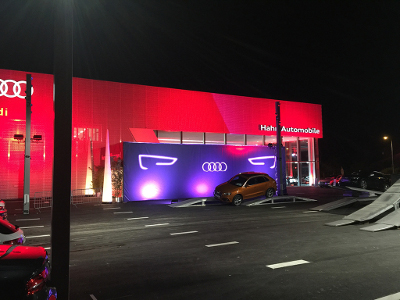

GebäudeautomationAudi Hahn Göppingen Aussenansicht bei Nacht

Mess- u. Regeltechnik (MSR) für Heizung und Lüftung
MSR-Schaltschränke mit Leistungsteil
Gebäudeleittechnik mit Anbindung über Web-Browser



Anforderungen

Umsetzung „Solar-Eisspeicher-Technologie“ zum Heizen
und Kühlen









Heizen und Kühlen mit der Kraft der Natur mittels
Eisspeicher –Technologie

Die Eisspeicher –Technologie besteht aus 4 Hauptkomponenten

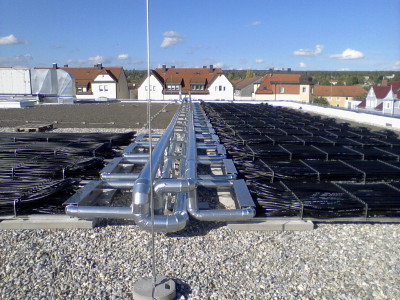

1. Solar-Luft-Kollektor
Er nimmt die Wärme der Sonne und der erwärmten Umgebungsluft auf und dies auch bei Bewölkung oder diffuser Strahlung.
Überschüsse im Sommer werden im SolarEis-Speicher (3) eingelagert.

Solar-Luft-Kollektor

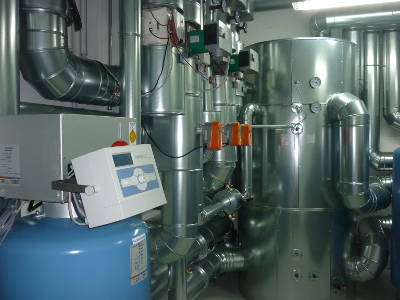

2. Heizungspuffer- bzw. Warmwasserspeicher
Er speichert die Wärme, die für Heizung und Warmwasser benötigt wird. Bei Sonnenschein bezieht er seine Energie vom Solar-Luft-Kollektor (1), in der übrigen Zeit vom SolarEis-Speicher (3) und der Wärmepumpe (4).

Heizungspuffer - Warmwasserspeicher

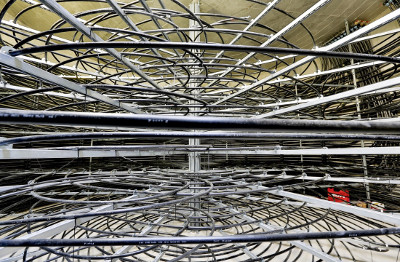

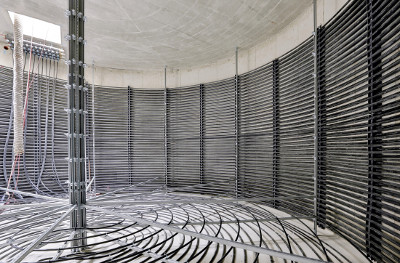

3. SolarEis-Speicher
Das innovative Herzstück des SolarEis- Systems. In der warmen Jahreszeit wird hier überschüssige Sonnenenergie in großvolumigen Wassermengen auf niedrigem Temperaturniveau gespeichert. Die umgebende Erdwärme ermöglicht die Speicherung über längere Zeit und ohne aufwändige Isolierung. Mit Beginn der kalten Jahreszeit wird die Wärme dem unterirdischen Speicher entzogen und über die Wärmepumpe (4) dem Warmwasserspeicher (2) und dem Heizsystem zugeführt. Beim kontrollierten Phasenübergang von Wasser zu Eis werden dabei große Mengen an Kristallisationsenergie freigesetzt. Das Eis kann im folgenden Sommer zur kostenlosen Kühlung verwendet werden.

Solar-Eisspeicher Solar Eisspeicher

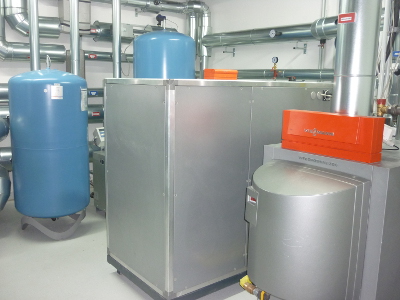

4. Wärmepumpe
Sie entzieht dem unterirdischen Solar- Eis-Speicher (3) Wärme und führt sie dem Warmwasserspeicher (2) und dem Heizsystem zu. Gleichzeitig versorgt sie die Räume mit Wärme.

Wärmepumpe
